Tubo in rame a bassa alettatura
Utilizzati in condensatori ed evaporatori per impianti di condizionamento, refrigerazione, centrali elettriche, sistemi navali, turbine a gas, apparecchiature petrolifere e riscaldatori per l'industria chimica.
Panoramica del prodotto
I tubi evaporatori e condensatori in rame sono i prodotti di punta che forniamo. CIl tubo evaporatore a bassa aletta in rame è un tipo di tubo a scambio termico migliorato con alette basse integrate sulla superficie esterna. È specificamente progettato per l'uso negli evaporatori, dove il refrigerante assorbe calore e cambia fase da liquido a vapore.Il tubo condensatore a alette basse in rame è un tubo alettato integrato con alette a basso profilo formate sulla superficie esterna, utilizzato nelle applicazioni di condensazione in cui il vapore rilascia calore e condensa in liquido.
| Tubo evaporatore | |||||||||
| Sezione pianeggiante | Fine della sezione | ||||||||
| SQ | OD(mm) | OD(mm) | Spessore (mm) | Spessore minimo (mm) | Altezza del crinale (mm) | Superficie esterna nominale (m²/m) | Superficie esterna effettiva (m²/m) | Area nominale della superficie interna (m²/m) | Superficie interna effettiva (m²/m) |
| 1 | 15,88 | 15.7 | 0,635 | 0,56 | 0,30 | 0,0499 | 0,1698 | 0,0430 | 0,0657 |
| 2 | 19.05 | 18,85 | 0,635 | 0,56 | 0,38 | 0,0598 | 0,2056 | 0,0529 | 0,0901 |
| 3 | 19.05 | 18,85 | 0,711 | 0,63 | 0,38 | 0,0598 | 0,2056 | 0,0526 | 0,0901 |
| 4 | 19.05 | 18,85 | 0,889 | 0,80 | 0,38 | 0,0598 | 0,2056 | 0,0523 | 0,0895 |
| 5 | 25.40 | 25,25 | 0,635 | 0,56 | 0,40 | 0,0798 | 0,2783 | 0,0729 | 0,1219 |
Adatto per evaporatori a film allagato o a film cadente.
La superficie del tubo dell'evaporatore è densamente ricoperta di micropori, con canali interconnessi al di sotto di questi pori. Questa struttura aumenta la densità dei siti di nucleazione e migliora la velocità di rifornimento del liquido nelle cavità, favorendo così le prestazioni di trasferimento del calore per ebollizione.
Rispetto a un semplice tubo liscio, il coefficiente di scambio termico complessivo aumenta da 3 a 5 volte.
Gli evaporatori progettati in base alle caratteristiche termiche di questo tipo di tubo evaporatore possono ottenere un volume di evaporazione ridotto, richiedere un minor numero di tubi, un minore consumo di rame e costi di produzione inferiori, nonché una riduzione del consumo energetico durante il funzionamento.
| Tubo del condensatore | |||||||||
| Sezione pianeggiante | Fine della sezione | ||||||||
| SQ | OD(mm) | OD(mm) | Spessore (mm) | Spessore minimo (mm) | Altezza del crinale (mm) | Superficie esterna nominale (m²/m) | Superficie esterna effettiva (m²/m) | Area nominale della superficie interna (m²/m) | Superficie interna effettiva (m²/m) |
| 1 | 12.70 | 12,65 | 0,600 | 0,50 | 0,20 | 0,0399 | 0,1101 | 0,0348 | 0,0433 |
| 2 | 15,88 | 15.7 | 0,635 | 0,56 | 0,30 | 0,0499 | 0,1733 | 0,0429 | 0,0625 |
| 3 | 19.05 | 18,85 | 0,635 | 0,56 | 0,35 | 0,0598 | 0,2282 | 0,0529 | 0,0858 |
| 4 | 19.05 | 18,85 | 0,711 | 0,63 | 0,35 | 0,0598 | 0,2387 | 0,0526 | 0,0858 |
| 5 | 19.05 | 18,85 | 0,889 | 0,80 | 0,35 | 0,0598 | 0,2482 | 0,0523 | 0,0852 |
| 6 | 25.40 | 25.15 | 0,635 | 0,56 | 0,40 | 0,0798 | 0,3098 | 0,0725 | 0,1202 |
| 7 | 25.40 | 25.15 | 0,711 | 0,63 | 0,40 | 0,0798 | 0,3229 | 0,0722 | 0,1194 |
La struttura esterna delle alette, appositamente progettata, aumenta la superficie di scambio termico e riduce lo spessore del film liquido sulle alette, migliorando così il coefficiente di scambio termico per condensazione. Inoltre, le scanalature elicoidali interne rafforzano lo scambio termico all'interno del tubo. L'effetto combinato del miglioramento dello scambio termico su entrambi i lati aumenta significativamente il coefficiente di scambio termico complessivo.
Rispetto a un semplice tubo liscio, il coefficiente di scambio termico complessivo aumenta da 3 a 5 volte.
Nei condensatori che utilizzano questo tipo di tubo migliorato, l'elevato coefficiente di scambio termico e l'ampia superficie effettiva riducono il numero di tubi necessari. Ciò si traduce in un volume del condensatore inferiore, un minore consumo di rame, costi di produzione ridotti e un minore consumo energetico durante il funzionamento.
| Tubo interno scanalato | ||||||||||
| Sezione pianeggiante | Fine della sezione | |||||||||
| SQ | OD(mm) | Spessore (mm) | OD(mm) | Spessore (mm) | Spessore minimo (mm) | Altezza del crinale (mm) | Area nominale della superficie interna (m²/m) | Superficie interna effettiva (m²/m) | Numero di costole interne | Angolo dell'elica della pinna interna |
| 1 | 7.00 | 0,40 | 7.00 | 0,30 | 0,27 | 0,18 | 0,0194 | 0,0356 | 50 | 18 |
| 2 | 7,94 | 0,40 | 7,94 | 0,30 | 0,27 | 0,20 | 0,0227 | 0,0375 | 50 | 18 |
| 3 | 9.52 | 0,40 | 9.52 | 0,30 | 0,27 | 0,20 | 0,0277 | 0,0488 | 60 | 18 |
| 4 | 9.52 | 0,50 | 9.52 | 0,40 | 0,35 | 0,20 | 0,0274 | 0,0483 | 60 | 18 |
| 5 | 9.52 | 0,70 | 9.52 | 0,60 | 0,55 | 0,20 | 0,0268 | 0,0472 | 60 | 18 |
| 6 | 12.70 | 0,60 | 12.70 | 0,50 | 0,45 | 0,25 | 0,0368 | 0,0668 | 60 | 18 |
| 7 | 12.70 | 0,65 | 12.70 | 0,55 | 0,50 | 0,25 | 0,0364 | 0,0658 | 60 | 18 |
| 8 | 12.7 | 0,70 | 12.70 | 0,60 | 0,55 | 0,25 | 0,0364 | 0,0650 | 60 | 18 |
| 9 | 15,88 | 0,60 | 15,88 | 0,48 | 0,43 | 0,30 | 0,0467 | 0,0876 | 75 | 24 |
| 10 | 15,88 | 0,70 | 15,88 | 0,58 | 0,53 | 0,30 | 0,0464 | 0,0812 | 75 | 24 |
| 11 | 15,88 | 0,80 | 15,88 | 0,63 | 0,58 | 0,30 | 0,0459 | 0,0785 | 75 | 24 |
I refrigeratori d'acqua vengono utilizzati direttamente negli impianti di condizionamento dell'aria. L'acqua esterna ai tubi viene raffreddata dall'ebollizione e dall'espansione del refrigerante all'interno dei tubi stessi. Il coefficiente di scambio termico medio dei tubi filettati internamente è da 1,5 a 2 volte superiore a quello dei tubi lisci.

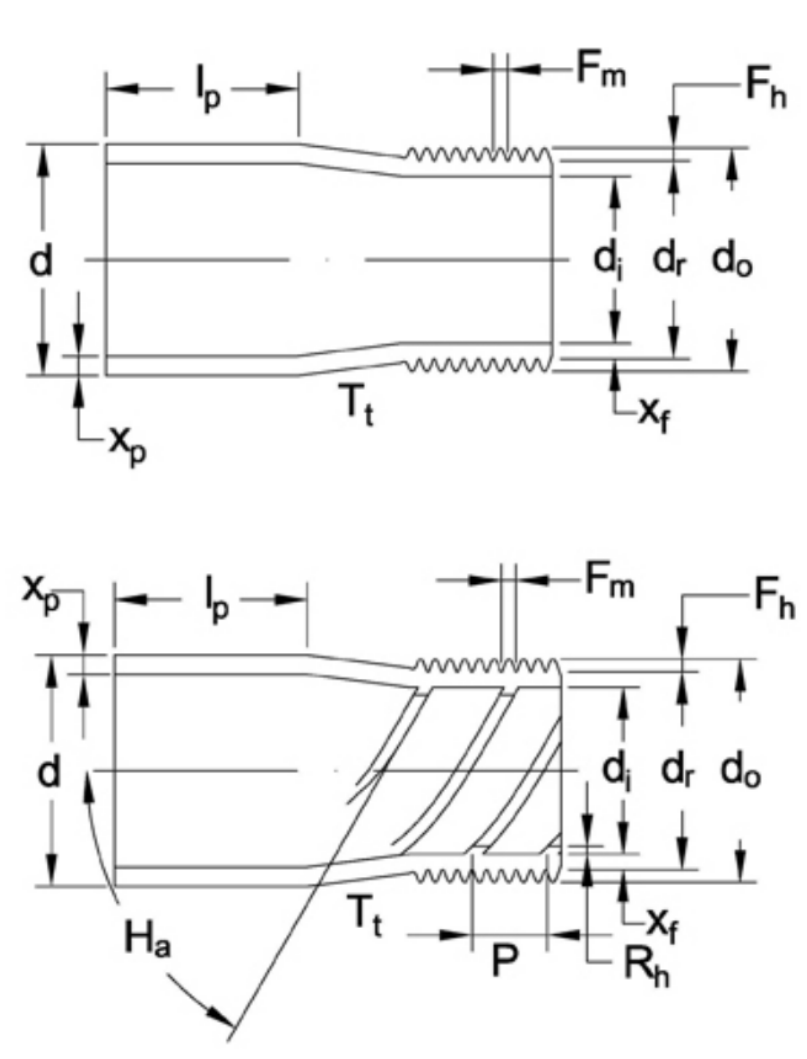

 | d = diametro esterno dell'estremità liscia |
